cikkek, M3 metróvonal jellemzői

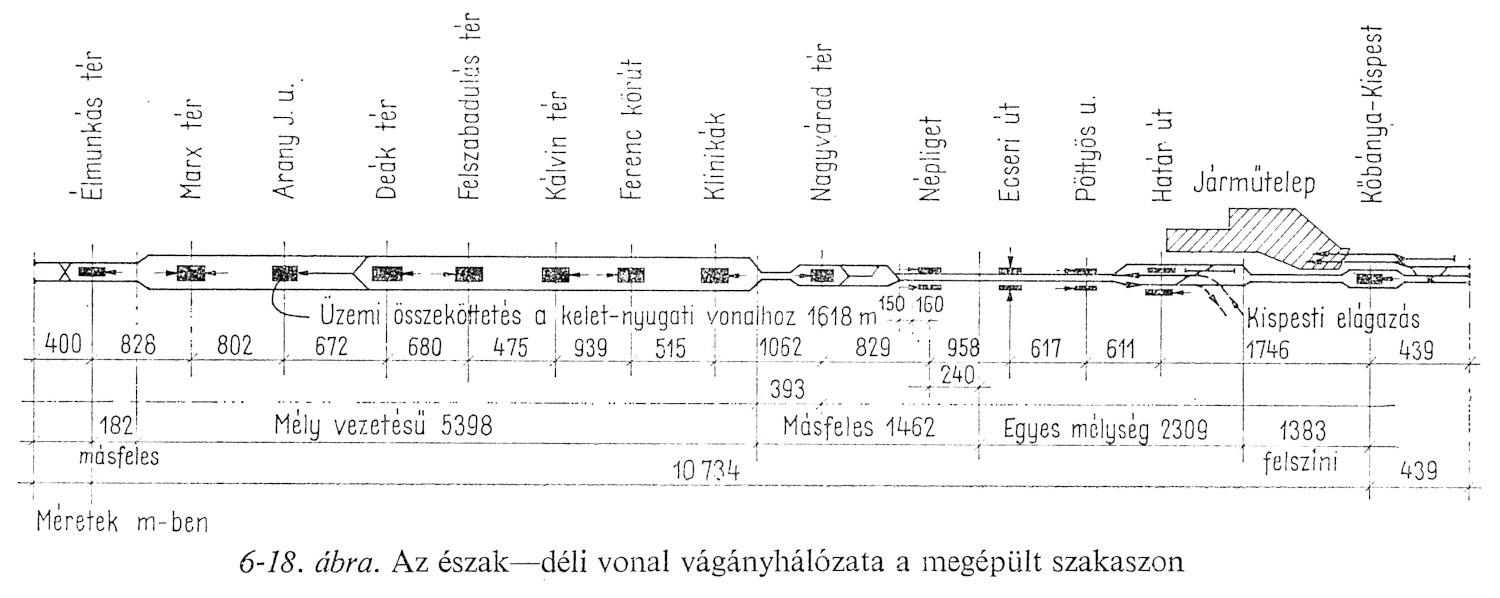

A vonal felszínen épült végállomása Kőbánya-Kispest; itt kapcsolódik a Kőér utcai járműtelephez, melynek közvetlen vágánykapcsolata van Kőbánya-Kispest MÁV állomással.

A vonal a középperonos állomást elhagyva, északnyugati irányba 1.288 m hosszú szakaszon a felszínen halad, majd a felszíni szakaszról 28‰-es eséssel éri el a felszín alatt fekvő Határ úti állomást. Az állomás háromvágányos, mivel a távlati tervek szerint innen ágazik ki a Kispest - Pestszentlőrinc - Ferihegyi repülőtér felé vezető vonal.

A Határ úti állomás után a felszín alatt fekvő vonal 500 m sugarú ellenívekkel keresztezi az Üllői utat. A keresztezés után a vonal az Üllői út délnyugati oldalán vezet tovább a Pöttyös utcai, majd az Ecseri úti közvetlenül felszín alatti /egyes mélységű/ szélsőperonos állomáson keresztül.

Az Ecseri úti állomást elhagyva a vonal 300 m-es és 1200 m-es sugarú ellenívekkel az Üllői út vonalába fordul és az út tengelyében halad át a budapest-hegyeshalmi vasútvonal Üllői utat keresztező hídja alatt. Ez után a vonal 13300 és 700 m-es sugarú ellenívekkel az Üllői út északkeleti oldalán a Népliget széle mellett 11‰-es eséssel vezet a másfeles mélységben fekvő Népliget állomás felé. Az állomás szélsőperonos és 5‰-es esésben fekszik. A vonal ezután 10,8‰-es esésű szakasszal csatlakozik a Nagyvárad tér állomáshoz, mely másfeles mélységű, középperonos; vágányzata vonatvisszafordításra és - tárolásra alkalmas.

A vonal az állomást elhagyva a volt Ludovika Akadémia beépítetlen területe alatt kétvágányú keretalagútban halad a Ludovika térig. A tér után a város sűrűn beépített területe felé haladva a vonal két körszelvényű, 31‰-es lejtésű mélyvezetésű alagútban éri el a középperonos, kisméretű ötalagutas Klinikák állomást.

A Klinikák állomástól a vonal az Üllői út alatt ismét 31‰-es lejtésben vezetve éri el a középperonos, nagyméretű ötalagutas Ferenc krt-i mélyállomást. A Ferenc körút és a Kálvin tér között a vonal 550 m sugarú ellenívekkel vezet a Kálvin tér irányába, majd a Kecskeméti utca alatt folytatódik. A Kálvin téri állomás középperonos, kisméretű hatalagutas. Az állomást a vonal a Kecskeméti utca és a Károlyi Mihály utca iránytörése miatt 450 m-es sugarú, jobb irányú ívvel követi. Ehhez csatlakozik a Ferenciek tere állomás egyenes szakasza, mely a Kossuth Lajos utca vonaláig tart. A Ferenciek tere álomás középperonos, nagyméretű ötalagutas.

A Kossuth Lajos utca után a vonal újabb jobb irányú ívvel a Deák Ferenc tér és a Bajcsy Zsilinszky út felé, az eddigi északnyugati irányból északi irányba fordul. A vonal a Ferencek tere és a Deák tér között 11‰-es emelkedőben haladva éri el a Deák téri állomást.

A Deák téri állomás középperonos, nagyméretű ötalagutas, vonatfordításra kiépített vágánykapcsolattal. A fordítóvágány folytatásaként épült meg a 3-as vonalat a 2-essel összekötű ún. üzemi összekötő alagút is. Az állomás közvetlen átszálló kapcsolatot létesít a 2-es vonallal és a kisföldalattival is. A mélyállomás szerkezete úgy épült meg, hogy az állomásperon északi végéből második kijáratként mozgólépcső lejtakna építhető a József Attila utca irányába is. Ennek megépítése ma már reménytelen.

A Deák téri állomás után a vonal egyenes szakasszal éri el az Arany János utcai, kisméretű ötalagutas, középperonos, mintegy 25 m mélységben fekvő állomást. A vonal az Alkotmány utcáig egyenesen folytatódva a Bajcsy Zsilinszky út nyugati oldala alatt vezet, majd 300 m-es jobb irányú ívvel éri el a Nyugati teret. A Nagykörút és a Katona József utca között helyezkedik el a Nyugati pályaudvar metróállomás, mely középperonos, kétkijáratos, az ötalagutas állomástípus továbbfejlesztett, máshol még nem épült változata.

A vonal a Nyugati pályaudvar metróállomást elhagyva 30‰-es emelkedővel éri el a Radnóti Miklós utca vonalát. Innen az alagutak 2000 m-es, illetve 1000 m-es ívvel közelítik meg egymást és a Csanády utca torkolatát elhagyva a Lehel tér nyugati oldala mellé fordulnak. A körszelvényű alagutak a Lehel téri templomnál egy ún. pajzskamra műtárgyba érkeznek. Ettől a műtárgytól kezdve a vonal egy négyszög keresztmetszetű , kétvágányú, felszín alatti alagútban vezet tovább észak felé.

A Lehel téri állomás az Alig utca - Ipoly utca között helyezkedik el; másfeles mélységben fekszik , kétkijáratos, középperonos. Vágányelrendezése vonatfordításra alkalmas. A 3-as vonal a Lehel téri állomást elhagyva, másfeles mélységben vezet észak felé és ebben a mélységben éri el a szélsőperonos Dózsa György úti állomást. Az állomást elhagyva 12‰-es emelkedővel éri el a vonal a szélsőperonos, egyes mélységű Árpád híd állomást, melynek vágányrendezése vonatfordításra és -tárolásta alkalmas. A vonal a Váci utat követve, északi irányban haladva egyes mélységben éri el a Forgách utcai, szélsőperonos, kétkijáratos állomást.

A Forgách utcát elhagyva a vonal 20‰-es emelkedéssel, majd 20‰-es lejtővel felülről keresztezi a Rákos patakot, s halad az egyes mélységű, szélsőperonos Gyöngyösi utcai állomásig, A vonal az állomást elhagyva, 2000 m-es ellenívekkel kelet felé, az Árpád út irányába fordulva 30‰-es emelkedővel éri el az Újpest-Városkapu nevű metróállomást, mely egyes mélységű, szélsőperonos és közvetlen átszállókapcsolatot létesít a MÁV esztergomi vonalának Újpest megállóhelyével. A vonal a metróállomást elhagyva újabb jobb irányú ívvel és 10‰-es lejtővel az Árpád út alatt vezet tovább Újpest-Központ állomás felé, amely a működő vonal másfeles mélységű, egykijáratos, ideiglenes végállomása; vágányelrendezése vonatfordításra alkalmas.

Az észak-déli vonalon a Nyugati tértől a Deák Ferenc téren át a Kecskeméti utcáig az alagút kiscelli agyagban fekszik. Innen a Nagyvárad térig miocén korú réteg fordul elő. Az Üllői úton a Könyves Kálmán körúttól kezdve a burkolat alatti alagút pannon korú rétegben halad. Ez igen sűrűn változó agyag- és homokrétegek egymásutánjából áll. Ebben a korban a tenger beltengerré, majd későtt tóvá, mocsárrá alakult át, és a terület kiemelkedett.

A talajvízviszonyokkal kapcsolatban megállapítható, hogy Pesten a talajvíz kelet felől áramlik a Duna felé. A pesti oldalon egy 12-15 m vastag pleisztocán korú homokos kavics rétegben tározódik a talajvíz. A budai oldalon a keskeny Duna-parti sáv kivételével víztároló téregek nincsenek, így ott lényegében kisebb a talajvíz utánpótlása. A pleisztocén korú homokos kavicsréteg kb. 1 millió évvel ezelőtt az Ős-Duna hordalékából keletkezett és rakódott rá a korábbi agyagrétegekre. A Nyugati tértől észak felé az észak-déli vonal kéreg alatti szakasza ebben a vizes talajrétegben épült.

A Budapesten talált kőzeteknek és talajoknak igen változóak a szilárdsági tulajdonságaik. Nagy szilárdságot mutatnak a parokként megjelenő homokkövek, mészkövek, amelyek sokszor csak robbantással fejthetők. Valamivel kisebb a mszmárga és agyagmárga típusú kőzetek keménysége. Kevésbé szilárd az agyag és az iszapos agyag. Összehasonlításul az agyag szilárdsága száraz állapotban minőségtől is függően a tégla és vályog törőszilárdsága között van. A szemcsés (homok, homokos kavics stb.) kőzetrétegekben azonban mélyvezetés esetén nyomás alatti víz jelenlétével is számolni kellett. Különösen veszélyesek az egyforma nagyságú, vízzel telített finom homoktalajok.

Nyomás alatti víz esetében a talajok folyadékszerűen (folyós homok) hatolnak be az épülő alagútba, ami az építkezés szempontjából nagy veszélyt jelent.

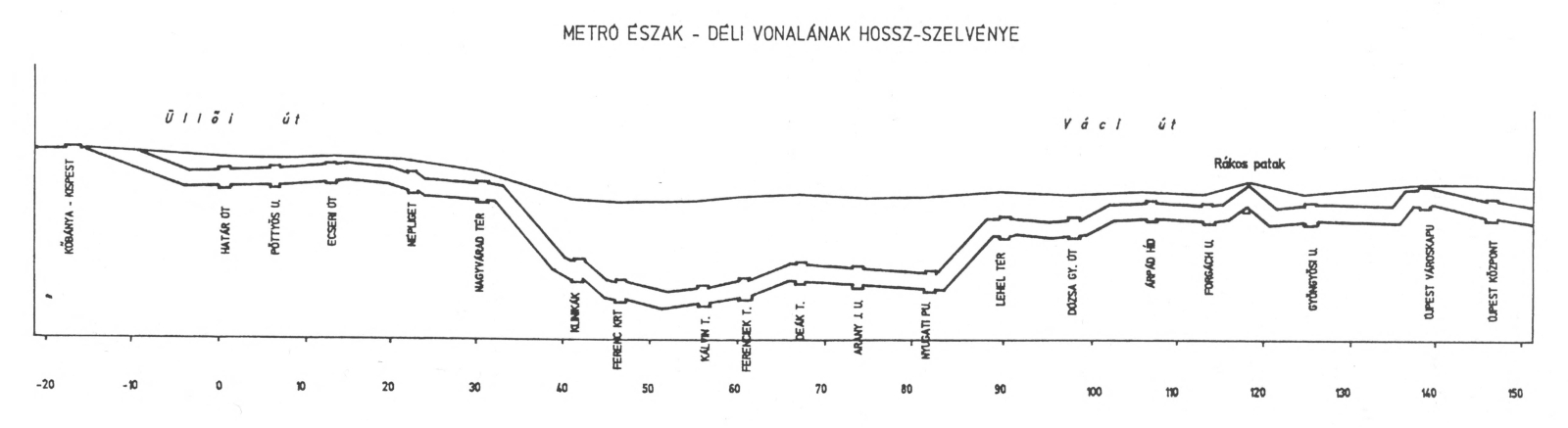

A vonal Kőbánya-Kispest vasútállomásról a felszínen indul. Itt van ugyanis a vonal járműtelepe és vágánykapcsolata a vasúthálózattal. Az Üllői úthoz közeledve egyes mélységbe megy át, és így halad tovább a Határ úti, Pöttyös utcai és az Ecseri úti állomásokon keresztül. Ezen a szakaszon ugyanis az alagutak a szervizút alatt vannak, amelyet a gyalogosok szintben keresztezhetnek. Így a fő forgalmi utat keresztező gyalogos-aluljárók nem az alagutak felett helyezkednek el.

Az Ecseri út után a vonal mélyebbre kerül. Itt ugyanis nincs szervizút, ezért a Népligeti és a Nagyvárad téri állomást más másfeles mélységbe, a Könyves Kálmán körúti és a Mező Imre úti nagy forgalmú útkeresztezések gyalogos-aluljárói alá helyezték.

A Kun Béla tértől kezdve a vonal mély vezetésű, amit az Üllői út belső, keskenyebb szakasza, majd a még szűkebb Kecskeméti, Károlyi és Petőfi Sándor utcák kedvezőtlen vonalvezetése indokolt.

A vonal a Deák téren 14 m-rel magasabban haladva keresztezi a kelet-nyugati metróvonalat. A mély vezetésű szakasz a Csanády utcánál végződik.

Az Élmunkás téri állomás már másfeles mélységű. A Dózsa György úton a vonal burkolat alatt vezet tovább a Váci úton, majd a MÁV dorogi vonalának Új- pest megállóhelyét keresztezve jobbra fordul, és az Árpád úton át burkolat alatt haladva Rákospalota-Újpest vasútállomásnál a felszínen lesz a vonal végállomása, amíg a káposztásmegyeri meghosszabbítás megépül.

A vonal négy vasútállomást érint: Kőbánya-Kispest, Nyugati pu., Újpest és Rákospalota-Újpest állomást. Kőbánya-Kispest állomás rendeltetése a vonal üzembe helyezésével módosult: a lajosmizsei vonal vonatai nagy részének ugyanis itt lesz a végállomása, így csökkentve a Nyugati pu. zsúfoltságát.

A Kálvin téren a vonalnak átszállókapcsolata lesz a dél-duda-zuglói metróvonallal és a Boráros térről föld alatt bevezetésre kerülő csepeli helyiérdekű vasúttal. A Deák téren a kelet-nyugati metróval és a millenniumi földalattival van felszín alatt kiépített átszállókapcsolata. Az átszállókapcsolatokat a felszíni tömegközlekedési eszközökkel minden állomáson tervszerűen alakították ki.

Az építés több szakaszban valósul meg. A Deák tér-Nagyvárad tér közötti szakaszt 3,7 km hosszúságban 1976. december hó végén, a Nagyvárad tér-Kőbánya-Kispest közötti 4,7 km-es szakaszt 1980. március 29-én nyitották meg. Ezt követi a Deák tér-Élmunkás tér közötti szakasz. Ezzel a forgalomba helyezett vonal hossza 10,73 km lesz.

A Rákospalota-Újpestig vezető vonalon 22 állomás lesz. Az átlagos állomástávolság 871 m.
